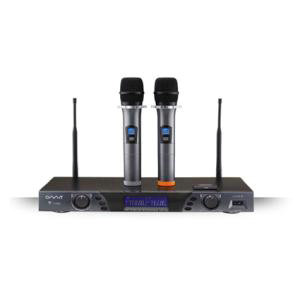

OMT T-1000无线麦克风系统

■ PLL 双频道锁相环回路设计。

■ UHF 600 频点PLL数字锁定自动选择信号功能。

■ 创新的蓝色LCD静态液晶显示屏。

■ 抗干扰功能设计，专为KTV包厢（多频道）设计使用。

   微处理器控制的自动选择信号功能，可自动选择二支天线中较强信号输入。与无此功能的一般接收机相比较，

   其信号接收性能更好，使用距离更远，无接收死角情形的发生，有效避免了输出信号中断或杂音产生。

■ 可锁定控制功能按钮。

接收机

载波频率范围       793MHz--817.960MHz

频率振荡模式       PLL module locked loop design

频道总数           600 CH

频率响应           50Hz--18KHz

有效使用距离       300 feet

频率间隔           40KHz

频带宽度           24MHz

载波稳定度         ±5ppm≤10KHz

假像干扰比         >80dB

信号噪声比         >105dB(1KHz-A)

灵敏度             -105dBm(12dB S/N AD)

总失真率           <0.5%@1KHz

音频输出阻抗       2.2kΩ

音频输出准位       -12dB

静音方式            Mute & locked loop circuit

功能显示方式        LCD

电源供应            12v DC, 1000mA

输出插头型式        1 XLR Balanced socket Unbalance TRSф6.3mm Socket



UHF PLL手持发射机

载波频率范围        710MHz--865MHz

频道总数            600 CH

频带宽度            24 MHz

频率间隔            40 KHz

动态范围            >110dB

载波误差           ±0.005%

调变偏移度         ±48KHz

副谐波             <-60dBc

射频输出功率       10mW

电源消耗          ≤120mA @ 3V

电源供应          UM3,AA 1.5v X 2

功能显示方式      LCD

单体              Dynamic Microphone

发射器尺寸： Φ51×250mm

接收器尺寸： 420×226×50mm

装箱清单：   4台/箱

装箱尺寸：   543×337×445mm
